一、概述

時域反射計（TDR）廣泛用于測量土壤體積含水量、體積電導率和巖體變形。TDR測量沒有破壞性，并能提供很好的精確度和準確度。

TDR系統的主要組件是CSI 數據采集器、TDR100反射計、SDMX50系列同軸多路器、連接電纜和TDR探頭。

TDR100 由Windows 軟件PCTDR 控制，或在CR10X或CR23X 數采中使用TDR100 指令控制。通常情況是，系統由用戶提供的深充電池供電，使用20W 的太陽能電池板充電?？赡馨惭b交流電源的地方是CR10X使用的PS12LA 密閉可充電池或CR23X的可充電池。

二、系統構成

該產品主要有SDMX50 系列擴展板、TDR 外殼、土壤水分測量探頭、巖體變形測量幾部分。

三、系統介紹

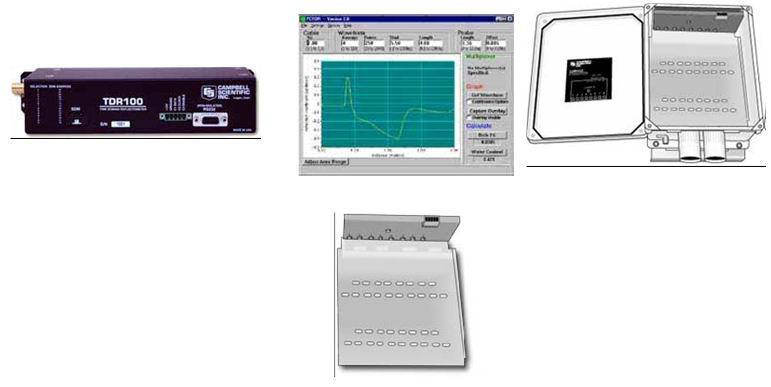

TDR100 時域反射計

緊湊的低價格反射計，為可遠程使用設計。檢測土壤和其它多孔隙介質的體積含水量可用于巖體變形測量。當與SDM50 系列同軸多路器通訊時，使用 Campbell 公司的SDM通訊協議，CR10X 和CR23X 數采數采使用119 號指令控制TDR100，由PCTDR Windows 軟件支持英文資料。

當系統設置和處理故障時顯示波形，顯示內容包括體積含水量和電導率。切換SDMX50通道采集波形和派生數據文件。進行電導率測量時需檢測探頭常數值。

SDMX50 系列擴展板

SDMX50 系列擴展板是八通道同軸切換設備，用在 TDR 系統 中。三個層級的切換允許多達512 個土壤體積含水量或巖體變形電纜連接到一個 TDR100。在自動測量中擴展板由一個CR10X 或CR23X 數采控制。當使用PCTDR 時或連接到一臺PC 機時，擴展板可由TDR100 控制。有三個擴展板可選：SDMX50，SDMX50LP 和SDMX50SP。這幾種都提供可靠和可編程的通道選擇，但在一定安裝方法范圍內打包不同，也允許一定的靈活性。

SDMX50 包括

帶安裝后板的8 通道多路器

帶固定硬件的10" x 12" 野外機箱

后板打孔以減小傳感器電纜應變機箱附件（綁扎帶、干燥包、濕度指示試紙和管道密封膠泥）

SDMX50LP 包括

8通道同軸擴展板，用用戶提供的部件固定到后板綁扎帶，固定傳感器電纜到機箱后板

SDMX50XP 包括

8通道同軸多路器，帶1"空間的小固定底座減小電纜應變的支架，使用在標準的CSI 機箱中或用戶提供 的野外機箱中，綁扎帶，固定傳感器電纜到支架。

注意：在SDMX50 系列擴展板中減小同軸電纜的應變是很重要的。電纜自重或張力可能損壞擴展板，導致通訊的斷續或致命的終斷等嚴重后果。

TDR 機箱

16 x 18" 機箱白色，材質為玻璃纖維加固聚酯。用于保護 TDR 系統組件免除天氣、高濕度和灰塵的影響。包括2 條SDM 電纜、1 條同軸纜、接地線和機箱附件。

TDR 探頭

CS605

3針設計，針長30cm，直徑0.48cm，針外部間距4.5cm。RG58 電纜，按用戶要求長度提供，建議電纜最大長度為15m，在起伏不平環境中允許使用尖銳的大直徑針和大環氧頭。

CS610

3 針設計，針長30cm，直徑0.48cm，針外部間距4.5cm。低衰減RG8 電纜，用戶要求長度，建議最大電纜長度為25m，在某些應用中更長電纜可提供好的結果。在起伏不平環境中允許使用尖銳的大直徑針和大環氧頭注：當電纜長于15m 時建議使用CS610

巖體變形測量

時域反射計可用于檢測巖體內的變形。該系統通常用于顯示與滑坡、采礦以及建筑活動相聯系的變形。

一定長度的同軸電纜，埋入所鉆的孔內，作為系統的傳感器。電子脈沖沿同軸纜向下發送，反射脈沖與同軸纜的變形相關，或與重建的參考點（褶皺）相關。結果蹤跡中偏移區反映了沿電纜的拉張或剪切帶。

TDR最初用作定位同軸傳輸電纜中破裂的系統。由電纜測試儀或反射計發出電子脈沖沿附屬同軸電纜傳輸（Moffit，1964）。沿電纜傳輸不連續會導致部分或全部信號反射。測量傳播消逝時間和反射信號強度；傳播時間指示不連續距離（+-2%）；反射信號強度與電纜變形程度有關（Oonnor 和 Dowding，1984）。

Panek 和 Tesch（1981），Oonnor 和 Dowding（1984）應用TDR 測量巖體變形。同軸電纜置于鉆孔內，埋入地中。在所測量的沿電纜間隔位置的褶皺，反射部分傳輸信號，在確定變形帶與深度的相互關系方面提供了一種更精確的尺度（Dowding、Su 和Oonnor，1989）。褶皺表現為沿波形蹤跡的負極性情況。波形偏移指示了變形帶；偏移極性指示一個帶是否在經歷拉張或剪切變形。

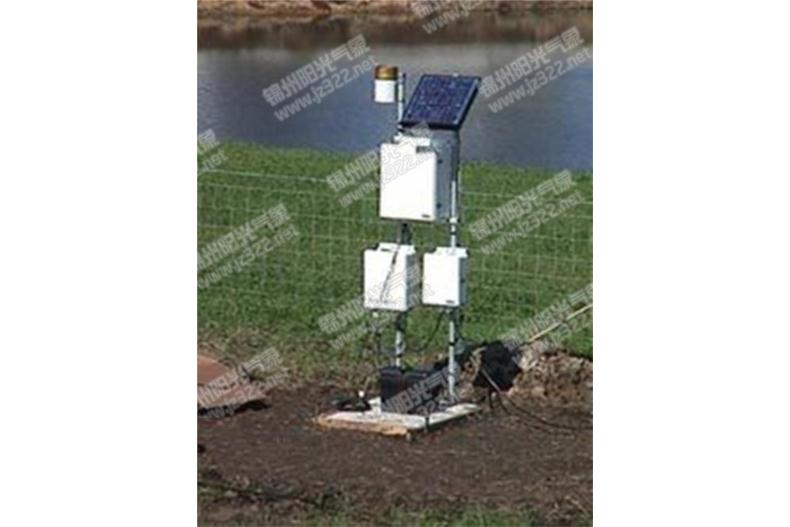

我公司的TDR 系統已經優化，可遠程使用。一個CR10X 或CR23X 數采與一個TDR100 反射計一起安裝在抗天氣干擾機箱內。數采使用119 號指令控制電纜測試儀的工作；只在測量時才供電。這顯著減小了電源需求。數采數字化存儲電纜測試系列的波形數據，因而允許系統在無人值勤模式下工作。

通過通訊采集數據。還可以通過通訊給數采編程，使徹底檢測目標帶成為可能。多路器由數采控制，允許最多測試512 個電纜。因為某些特定安裝情況下需要特定的電纜，也由于與運輸大長度同軸電纜有關的運輸費用以及后勤工作難題，Campbell 公司建議用戶從當地的電子設備供貨商購買合適的同軸電纜。
