一、產品描述

JZYG-S1建筑外窗采光性能檢測實驗室是依據國家相關標準GB/T8478-2008《鋁合金窗》、GB/T11976—2002《建筑外窗采光性能分級及檢測方法》的要求，針對性地設計開發的全自動測試系統，是高精度、全自動、可移動式的外窗采光性能測試實驗室。實驗室采用了人機工程設計理念，使得龐大的光源室和接收室能輕易平穩移動，便于裝卡試件。全自動采集照度和后期處理軟件直接判斷數據的正確性和給出測試結果。是典型的現代高端測試實驗室。外觀大氣整潔、操作便捷。本實驗室還可為采光構件的透光性能等光學指標的評價提供穩定的光環境。

二、實驗室應用

  1、建筑外窗采光測試；

  2、透光采光構件測試；

  3、采光科學研究。

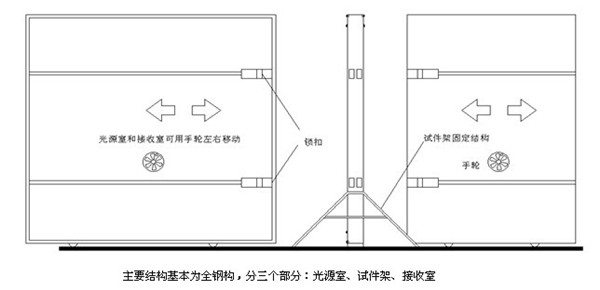

三、實驗室結構特點

我公司利用多年人工天穹的開發經驗，極好地解決了采光性能試驗室的照度不均現象，使得測試更精確穩定。實驗室采用高漫反射率的涂層使得漫反射率達0.85以上，遠大于國家標準要求的0.8；光源形成的照度在1800LX以上，遠大于標準的1000lx，接收室采光口各點的照度差滿足國家標準的不超過1﹪。測試采光實驗常遇到的的幾個難點問題是：照度不均勻、試件安裝不便易破壞內表面涂層、安裝試件費力、采集多點照度不方便。我們針對以上的問題，憑借多年的采光測試技術開發經驗做了很好的解決方案。并專門開發了多通道照度儀和處理軟件，測試同步進行，保證了精度和提高了效率。尤其是試件的自動裝夾功能，及大地方便了試件的安裝和固定，減少了土木的施工不便。同時，為了增強設備的品質，我們在外觀設計方面也做了很大的努力，高檔、大氣、精致、操作方便。

1、光源室

內部使用空間3200×3200×2400，表面為高擴散率的漫反射涂層，保證了光源室內照度均勻性。光源室能輕松用手輪移動，留出安裝試件的空間。光源室和試件架用電子鎖鎖緊，試件架兩側有雙密封條，保證了光源室和接收室的光密性。

2、試件架

設置有上下自動裝夾結構，可電動上下調節試件，安全便捷。我們充分考慮了生產安全性，其中上下卡具一旦鎖緊，有防松動傾倒的功能，防止人為誤操作而使試件脫落和倒塌，調高了安全性和可操作性。

試件架設置照度傳感器插口，便于測試。傳感器的布置和走線都為暗線，不影響實驗室的光密性。

試件架另一側為光源架，結構緊湊，設置合理。

3、接收室

內部使用空間：3200×3200×3200，表面為高漫反射涂層。結構同光源室。

4、光源組

采用特制燈架，每個燈架上安裝有合適的進口連續譜光源，更換維修極其方便，整個光源系統配有穩壓系統，使得光源更加穩定。光源分組可調，且保證每個光源在同等電壓下照度一致。燈架分組可調角度，以達到均勻照度的效果同時避免直射光的影響。試件架頂部有散熱和通風口。

5、測試系統

照度測試系統采用我公司開發的JZYG02多通道照度測試儀，該測試系統是我公司針對客戶的特殊需求開發的多通道測試儀器。本測試系統選用精確標定V( λ)曲線的照度傳感器，具有穩定、靈敏度高、方向性響應好、性價比好的特點；總精度達到國家標準規定的一級照度標準。采集主機及配套處理軟件為我公司自行開發設計，實用性高，專業性強，采用LCD亮屏可擴展到14通道的智能采集；同時我公司針對采光實驗室的實際使用要求，專門開發實驗室專用安裝支座，可方便安裝和拆卸照度傳感器。人性化的設計理念使得繁雜的測試工作變得輕松自在。

6、處理軟件

本軟件依據國家標準，自動采集照度值，同時智能判斷數據的正確性，有報警功能；自動計算測試結果；可生成電子表格。

四、系統基本參數

五、施工及驗收

1、供貨周期：由于是系統工程，供貨周期需45個工作日（2個月），現場施工周期為10天，包括調試完成。

2、驗收：依據國家標準GB/T11976—2002《建筑外窗采光性能分級及檢測方法》進行！

施工空間要求：要求場地最小尺寸(長×寬×高)>(8m×5m×4m)。
