一、概述

GFMC1 光伏組件脈沖電壓測試系統是專門用于測試太陽能電池組件（太陽能電池板）抗過壓能力而設計的。可產生滿足IEC60060-1/2標準的浪涌電壓波形1.2/50 µs，電壓可達8KV，滿足IEC 61730-1/2 和EN 61730-1的標準要求。

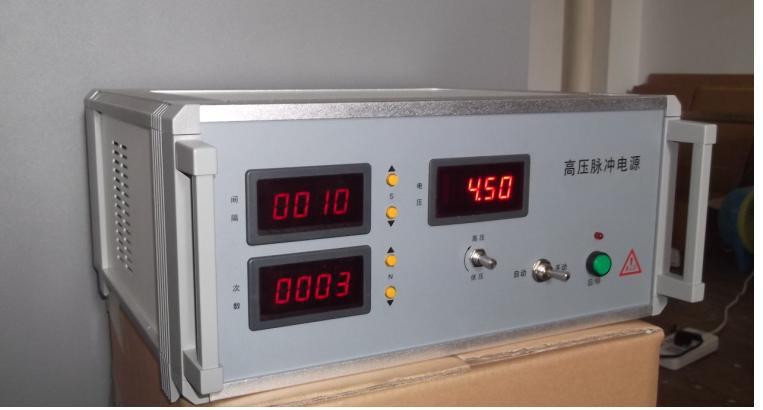

圖一 脈沖發生器實物圖

二、硬件說明

1. 設備參數：

  1.1、 輸出沖擊峰值電壓： 1～8KV，精度為±3％；

  1.2、 沖擊電壓波形： 需滿足IEC-61730中指定波形的輸出；

  1.3、波前時間： 1.2μs±30％；

  1.4、波后半峰值時間： 50μs±20％；

  1.5、觸發方式： 自動和手動，單次觸發或連續觸發；

  1.6、工作電源： AC220V±10% 、50/60Hz ；

  1.7、實際輸出波形如圖二。

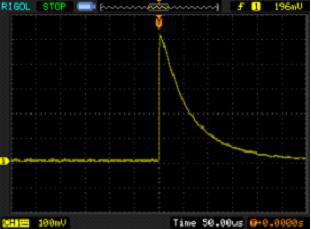

圖二 實際輸出波形圖

2. 前面板介紹：

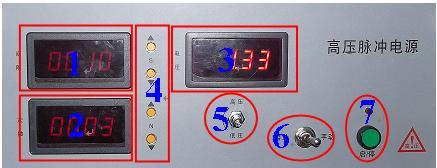

圖三 前面板

  2.1、 1是脈沖間隔顯示：可通過右側按鍵來加減，10 ~ 9999S可調，默認為10。

  2.2、 2是脈沖次數顯示：可通過右側按鍵來加減，3 ~ 9999次可調，默認為3。

  2.3、 3是脈沖電壓顯示：可通過下面旋鈕來加減，0 ~ 8KV可調。

  2.4、 4是脈沖間隔和脈沖次數設置按鈕：可以增加按鈕來改變數值。

  2.5、 5是脈沖電壓調節旋鈕：順時針增加，逆時針減小。

  2.6、 6是模式選擇撥斷開關：可以選擇手動和自動。

  2.7、 7是啟/停按鈕和工作狀態指示燈：按下按鈕測試開始啟動，同時指示燈亮，測試結束后指示燈熄滅，再次按下按鈕開關彈出。

3. 后面板介紹：

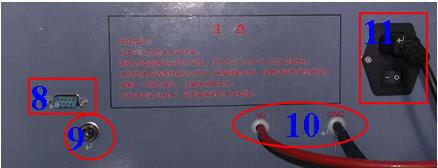

圖四 后面板

3.1、 8 是RS232接口：和上位機通信

3.2、 9是 分壓信號輸出接口：對輸出高壓進行100:1進行分壓后的輸出信號，接示波器可以觀測輸出波形

3.3、 10是脈沖高壓輸出接口：黑色線為地信號，紅色線為高壓信號

3.4、 11是電源輸出接口和開關：AC220V/50Hz輸入

三、軟件說明

1. 測試程式說明：

測試程式都存在隨設備附帶的光盤中，只需要運行安裝程序到任意位置，即可得到圖五所示的測試文件。

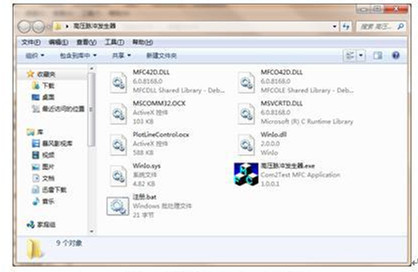

圖五 測試程式所包含的文件

注意：如果首次使用此測試軟件，需要先注冊，運行將出現如圖六所示，表示注冊成功。

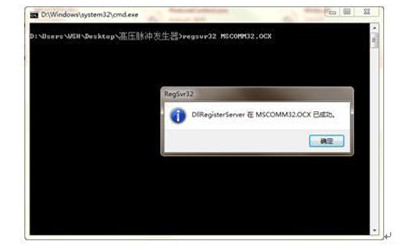

圖六 注冊

2. 測試界面說明

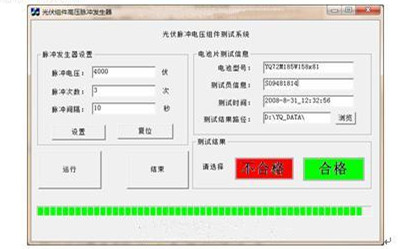

圖七 測試主頁面

1）脈沖發生器設置

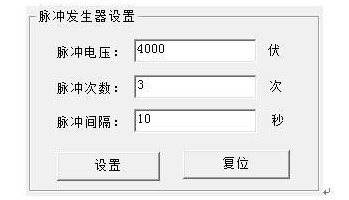

圖八 測試參數設置

可以設置脈沖電壓500～8000V；脈沖次數1～9999次；脈沖間隔10s～9999s。
     設置：設置完成后，點擊"設置"按鈕，系統將保存測試參數，同時發送給脈沖發生器，此時脈沖發生器的顯示屏上將會顯示當前設置的脈沖電壓
     復位：點擊復位按鈕，系統將自動設置為默認參數，脈沖電壓4000V，脈沖次數：3次，脈沖間隔 10S

2）電池片測試信息

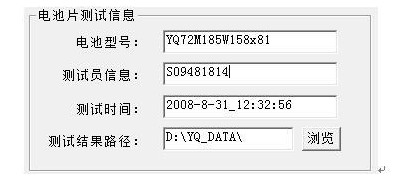

圖九 電池片信息設置

A.電池型號和測試員信息由測試人員手動輸入，也可以空缺；

B. 測試時間，系統自動抓去當前的測試時間；

C. 測試結果存放路徑，測試人員可以任意選擇測試結果的存放路徑，默認路徑為：D:\TEST DATA。

3）測試控制

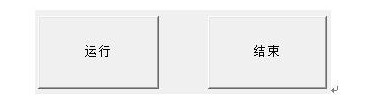

圖十 測試控制

運行：脈沖發生器參數和電池片信息確定后，點擊運行按鈕，開始測試。

結束：點擊結束按鈕，結束當前測試。

4）測試結果選擇

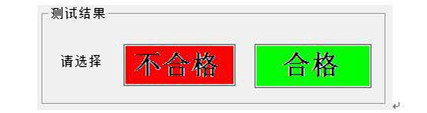

圖十一 測試結果選擇

測試人員根據測試標準主觀判斷測試結果，然后選擇測試結果合格或不合格，此時系統會自動保存測試是結果。

5）測試進度條

圖十二 測試進度條

進度條用于顯示當前測試進度。

6）保存測試結果
     測試結果每天保存成一個EXCEL文件，以當天日期為文件名，便于查看，如圖十三。

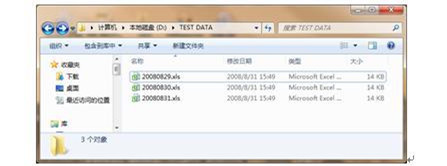

圖十三 測試結果

測試結果包含的信息有：測試時間，電池型號，測試員信息，脈沖電壓，脈沖次數，脈沖間隔，測試結果，如圖十四所示：

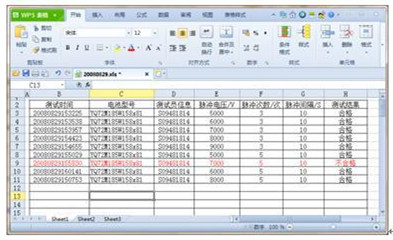

圖十四 測試結果格式

四、脈沖電壓試驗MST14

1. 目的

    本設備用于驗證組件中固體絕緣材料承受大氣環境引起的過電壓的能力。它也涉及到由于低電壓設備開關引起的過電壓狀態。

2. 儀器
    試驗儀器包括：沖擊電壓發生器；示波器。

3. 程序
     為保證試驗的重復性，本試驗應在室溫和相對濕度小于75%的條件下進行。程序如下：
    1) 用銅箔覆蓋整個組件（未安裝邊框的組件），連接銅箔至脈沖發生器的負極；
       銅箔的參數如下：
         A) 銅層厚度：0.03 到 0.05mm。
         B) 導電膠：電阻 < 1ohm。
         C) 總厚度 ：0.05 到 0.07mm。
    2) 將組件輸出端短接，并與沖擊電壓發生器的正極相連；
    3) 組件無光照，用沖擊電壓發生器施加脈沖電壓，波形如圖五所示。脈 沖波形用示波器檢測，每次試驗時應檢驗上升時間和脈沖持續時間；
    4) 必須施加3個連續的脈沖；
    5) 改變脈沖發生器終端的極性，再施加3個連續的脈沖。

4. 合格判據
     合格判據如下：
    1) 試驗期間未觀測到組件絕緣破壞或表面閃絡的現象；
    2) 無嚴重外觀缺陷。

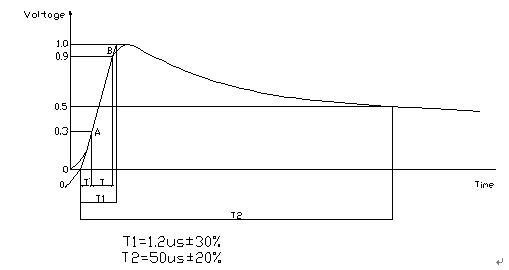

標準波形圖
