太陽輻射儀器Solar Devices
一、產品概述

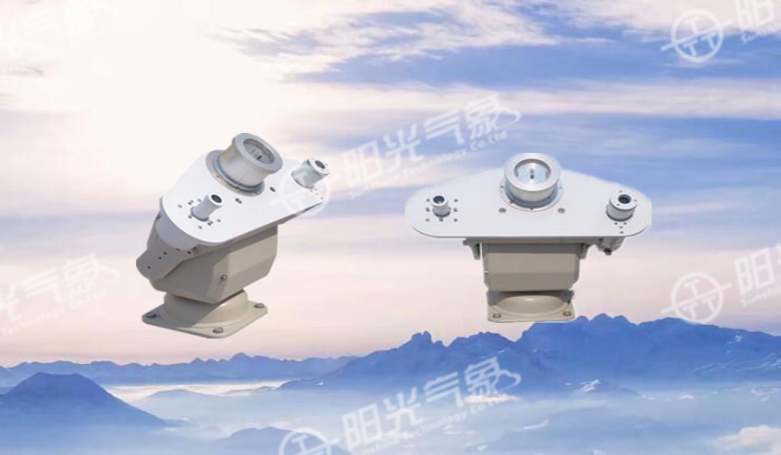

TBQ-2SD 太陽入射角跟蹤測量儀是測量所在位置平面法線與太陽入射直線夾角的(太陽入射角)的測量儀器,由于太陽是移動體，入射角度隨時改變,所以太陽入射角跟蹤器是可以跟蹤太陽運行的測量裝置.它是光追蹤+旋轉角度測量+光照強度測量+跟蹤運行等綜合技術的結合系統,全部采用自動控制,測量結果傳入微機,精度較高,是目前國內優秀的太陽入射角測量儀器。
二、基本原理
TBQ-2SD 太陽入射角跟蹤測量儀采用太陽直接輻射表與角度傳感器及四象限光平衡傳感器等方面技術自動跟蹤太陽運轉，使太陽光垂直照射到輻射傳感器的光筒內。儀器由底座、臺架、絲杠、齒輪箱、電機、微機控制器、直接輻射傳感器、電源等部分組成。跟蹤軟件按照太陽運動軌跡與光追蹤相結合方式運行。采用二維自動跟蹤方式，太陽赤緯角跟蹤自動調整，可實現全天侯自動對太陽的實時追蹤。
三、技術特點
1、太陽能產品測試:太陽能集熱器入射角跟蹤系數,是集熱器測試的重要指標,國標要求太陽與集熱器平面形成六個角度測量瞬時效率,由于TBQ-2SD 太陽入射角跟蹤測量儀可以控制跟蹤裝置旋轉達到測量效果.因此是太陽集熱器測試中的必備儀器。
2、建筑應用: 相應位置的建筑與太陽入射角度是不一樣的,人工測量較為繁瑣,采用TBQ-2SD 太陽入射角跟蹤測量儀可以實時記錄太陽與建筑的入射角度,分析其節能效率。
3、測量內容:A.太陽入射角度 B.太陽直接輻射值 C. 日照時間。
4、直接輻射的測量是儀器的關鍵部件,它可以實時監測太陽的光照指標,保證跟蹤精度與測試質量. 日照時數定義：太陽直接輻照度達到或超過120W/m2時間段的總和，以小時為單位，取一位小數。因此儀器可以測量直接輻射與日照時間兩相參數。
四、技術參數
| 項目 | 名稱 | 技術參數 | 備注 | |
|---|---|---|---|---|
| 1 | 太陽入射角測量 | 太陽入射角跟蹤精度 | <±0.5° | |
| 入射角跟蹤范圍 | 0～90° | 太陽赤緯角度 | ||
| 2 | 直接輻射測量 | 靈敏度 | 7～14μV／W·m^-2 | |
| 響應時間 | ≤15s | 99％ | ||
| 內阻 | 約100Ω | |||
| 穩定性 | ±1％ | |||
| 溫度特性 | ±1％ | -20℃～+40℃ | ||
| 精度 | <5% | |||
| 3 | 日照時間測量 | 測量范圍 | 0～24h | |
| 精度 | <±0.1h | |||
| 分辨率 | 0.1h | |||
| 4 | 全自動跟蹤器參數 | 電源電壓 | AC 220V±l0％ | |
| 功率 | 12W | 交流供電 | ||
| 100W | 太陽能供電 | |||
| 跟蹤精度 | <±0.5 | 采用微機控制技術，二維角度自動跟蹤(4小時內數值) | ||
| 速率 | 50º/sec | |||
| 運行環境 | -30℃～+60℃ | 溫度 | ||
| <99%RH | 濕度 | |||
| 水平運行角度 | 0°～ 270° | 太陽方位角 | ||
| 垂直調整角度 | -45°～ +45° | 太陽赤緯角 | ||
| 適應傳動方式 | 絲杠、齒輪等傳動方式 | |||
| 整體重量: | <7.5kg | |||
| 5 | 數據輸出方式 | 儀器標配為RS232通訊格式,與微機通訊可以形成EXCEX數據文件.通訊方式可以滿足有線(RS232或RS485),無線,網絡(RJ45),無線網絡(GPRS)等通訊模塊的要求。 | ||
