一、概述

太陽能是一種新型能源，對太陽能的充分利用可以解決人類日趨增長的能源需求問題。目前，太陽能的利用主要集中在熱能和光伏發電兩方面。利用太陽能發電目前有兩種方法，一是利用熱能產生蒸氣驅動發電機發電，二是太陽能電池。太陽能的利用和太陽能電池的特性研究是21世紀的熱門課題，許多發達國家正投入大量人力物力對太陽能接收器進行研究。 本實驗介紹太陽能電池的電學性質和光學性質，并對兩種性質進行測量。

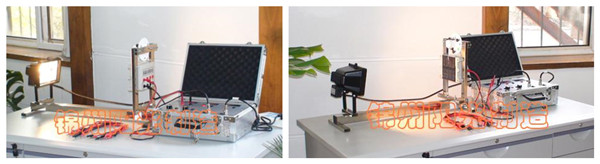

測試儀工作狀態圖

二、技術指標

本試驗儀采用專業光源在實驗室模擬太陽光，四塊太陽能電池板安裝在滑動導軌上。通過太陽輻射計測量光功率，可測量太陽能電池的伏安特性和轉換效率。
具體技術指標:
   1.太陽模擬光源：交流220V/150W；
   2.太陽能電池：多晶硅60mm×60mm×0.3W×4片；
   3.每片開路電壓：3.78V，短路電流80mA；
   4.直流穩壓電源：0～2.5V連續可調；
   5.太陽輻射傳感器:測試功率:0～2000W /m2光譜范圍:320nm～1100nm 精度小于5%,即可在模擬光源下測量又可在室外太陽下測量太陽輻射值,使學生更好的掌握太陽輻射效率。
   6.直流數字電壓表：0～20V，三位半數顯指示，精度±0.5%；
   7.直流數字電流表：0～200mA，精度：±0.5%；
   8.負載電阻：0～9999Ω；
   9.光源支架全部為不銹鋼材料,主機為鋁和金箱式結構,便于攜帶。

三、實驗項目

  1、無光照時太陽能電池的伏安特性測試；

  2、太陽能電池開路電壓、短路電流與光強的關系測試；

  3、太陽能電池負載特性與轉換效率測試；

  4、太陽能電池的串、并聯實驗；

  5. 室外的太陽輻射的測量方法實驗。

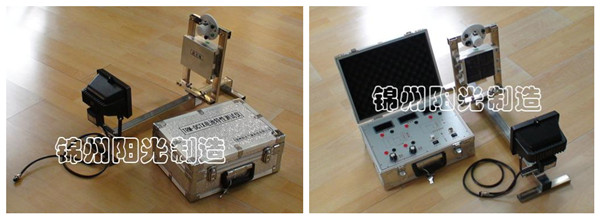

測試儀實物圖

四、實驗原理

太陽能電池的主要結構為PN結。理想PN結的電流和電壓關系由下式（1）給出

（1）

式中，I0是無光照時的反向飽和電流，U是結上的電壓，e是電子電荷，k是玻爾茲曼常量，T表示熱力學溫度，可令。當光照射在太陽能電池表面的PN結上時，只要入射光子的能量大于半導體材料的禁帶寬度，則光子將被太陽能電池吸收而產生電子－空穴對。太陽能電池輸出的凈電流I是光生電流IPh和兩極管電流Id之差，凈電流I由下式給出

（2）

當太陽能電池的輸出端短路時，即U=0，由(2)式可得到短路電流ISC=IPh；當太陽能電池的輸出端開路時，即I=0，可推得開路電壓UOC。正常運行時，IPh比I0高幾個數量級，因此(2)式括號中的1可以忽略。
當太陽能電池接上負載電阻后，太陽能電池的輸出電壓和電流隨著負載電阻的變化而變化，當負載電阻R在某一值時時，太陽能電池的輸出功率為最大，即最大輸出功率，設此時對應的電壓為Um，電流為Im，有Pm=Im*Um。填充因子定義為

  (3)

是代表太陽能電池性能優劣的一個重要參數。某狀態下值越大，說明太陽能電池在對應該負載電阻情況下對光的利用率越高。
