一、概述

YG-JXST31型 水冷型燃料電池科研實驗臺/水冷型燃料電池實訓裝置主要用于研究水冷型質子交換膜燃料電池堆的性能檢測方法、控制策略、性能評價方法。實現燃料電池發電系統參量的全檢測，對影響電堆電氣輸出特性的重要參數進行監控。在此基礎上，研究不同操作條件下電堆輸出性能變化趨勢，改進控制算法，提高系統控制性能；優化電堆運行的操作條件，提高系統的發電效率。

二、系統構成

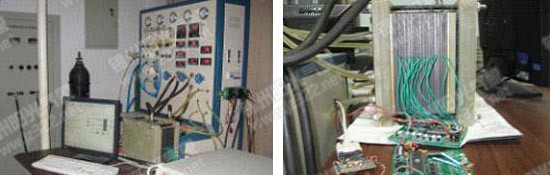

YG-JXST31型 水冷型燃料電池科研實驗臺/水冷型燃料電池實訓裝置主要由1500W水冷型質子交換膜燃料電池堆、供氣單元、增濕加熱單元、循環冷卻單元、電力電子轉換單元、控制單元、負載實驗單元、系統控制分析軟件八部分組成。

三、可完成以下實驗內容

YG-JXST31型 水冷型燃料電池科研實驗臺/水冷型燃料電池實訓裝置從燃料電池堆的輸出性能檢測、控制和性能評價方面，將實驗分為十一個大類，教師可在此原則下，自行設計驗證性實驗、綜合性實驗。研究人員可根據自己的研究方向，在此基礎上自行開發專門實驗。

  1、電堆工作溫度尋優實驗；

  2、電堆溫度控制實驗；

  3、氫氣壓力控制實驗；

  4、空氣壓力控制實驗；

  5、氫氣和空氣的化學反應比例系數實驗；

  6、電堆氫氣側增濕實驗；

  7、電堆空氣側增濕實驗；

  8、電堆濕度控制實驗；

  9、單電池電壓巡檢實驗；

  10、電堆性能檢測實驗；

  11、不同操作條件的電堆性能變化實驗。

四、系統控制分析軟件說明

1、電堆工作溫度、冷卻水進/出口溫度、預熱增濕溫度、氫氣/空氣供氣壓力、尾氣排放壓力、電堆輸出和負載消耗電流、電壓、功率等各參數的顯示；

2、負載實驗方式、控制參數（包括設定溫度、設定壓力、電磁閥通斷時間、報警限值、定電流、定電壓、定電阻、定功率設定值、控制器參數等）的設定；

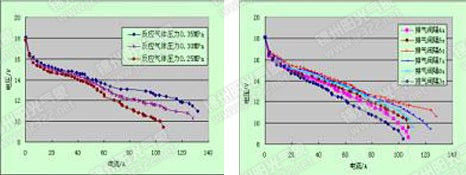

3、不同操作條件下的電堆輸出性能檢測，V-I、P-I、P-V的動態變化曲線顯示；

4、電堆溫度控制、氫氣/空氣供氣壓力控制、循環冷卻水溫度/流量控制、尾氣排放壓力/周期控制；

5、不同操作條件下，電堆性能曲線比較；電堆輸出性能評價。

電堆反應氣體壓力控制界面輸出              電堆尾氣排放周期控制界面
