一、概述

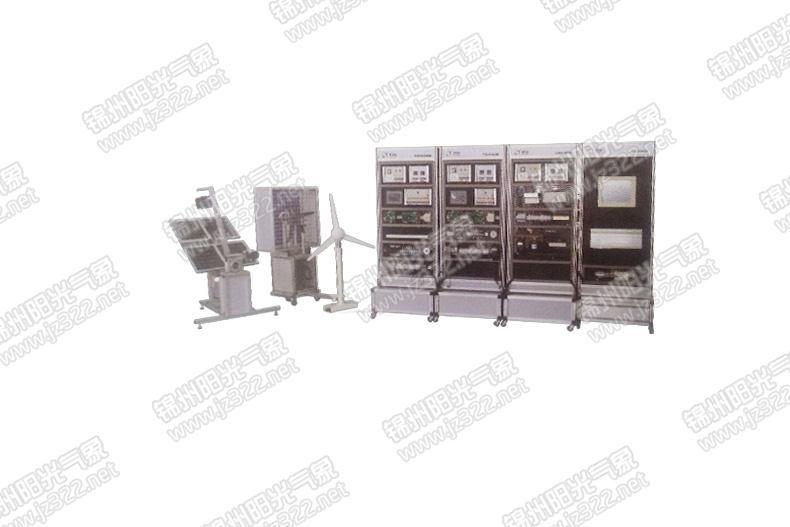

風光互補發電實訓系統主要由光伏供電裝置、光伏供電系統、風力供電裝置、風力供電系統、逆變與負載系統、監控系統組成。風光互補發電實訓系統采用模塊式結構，各裝置和系統具有獨立的功能，可以組合成光伏發電實訓系統、風力發電實訓系統、風光互補發電實訓系統。

二、各單元介紹

1、光伏供電裝置的組成：光伏組件、投射燈、光線傳感器、光線傳感器控制盒、水平和俯仰方向運動機構、擺桿、擺桿減速箱、擺桿支架、單相交流電動機、電容器、直流電動機、接近開關、微動開關、底座支架等設備與器件組成。

2、光伏供電系統的組成：光伏電源控制單元、輸出顯示單元、觸摸屏、供電控制單元、DSP控制單元、接口單元、西門子S7-200PCL、繼電器組、接線排、蓄電池組、可調電阻、斷路器、12V開關電源、網孔架等組成。

3、風力供電裝置的組成：葉片、輪轂、發電機、機艙、尾舵、側風偏航控制機構、直流電動機、塔架和基礎、測速儀、軸流風機及支架、軸流風機框罩、單相交流電動機、電容器、風場運動機構箱、護欄、連桿、滾輪、萬向輪、微動開關和接近開關等設備與器件組成。

4、風力供電系統的組成：風電電源控制單元、輸出顯示單元、觸摸屏、供電控制單元、DSP控制單元、接口單元、西門子S7-200PLC、繼電器組、接線排、可調電阻、斷路器、網孔架等組成。

5、逆變與負載系統的組成：逆變電源控制單元、逆變輸出顯示單元、逆變器、逆變器參數檢測模塊、變頻器、三相交流電機、警示燈、接線排、斷路器、網孔架等組成。

6、監控系統組成：一體機、監控軟件。

三、產品特點

1、監控系統具有主界面，光伏供電系統界面，風力供電系統界面，逆變與負載系統界面，風光互補能量轉換界面，分別顯示各自的運行狀態參數。

2、光伏供電系統界面設置相應的按鈕，實現光伏電池方陣自動跟蹤。

3、風力供電系統界面設置相應的按鈕，實現風力發電機側風偏航控制。

4、具有光伏發電采集報表和風力發電集報表，記錄光伏輸出電壓、電流，風力發電機的輸出電壓、電流；逆變與負載系數的逆變輸出電壓、電流、功率等數據并打印數據報表。

四、實訓內容

  實驗一、光伏供電裝置安裝與控制實訓；

  實驗二、PLC變成手動及自動控制光伏電池追蹤實驗；

  實驗三、光伏電池IU特性測試及輸出功率特性實驗；

  實驗四、蓄電池充放電檢測實驗；

  實驗五、風力發電機被動偏航與主動偏航原理試驗；

  實驗六、風力供電系統實驗；

  實驗七、可變風向和可變風量控制實驗；

  實驗八、風力發電機特性實驗；

  實驗九、逆變器及負載設計連接實驗；

  實驗十、光伏供電系統調試；

  實驗十一、風力供電系統的調試；

  實驗十二、風光互補發電系統的調試；

  實驗十三、電能質量的監測、調試和分析。
