一、產品介紹

YG-IOT-2410RP嵌入式教學實驗系統是以ARM9處理器為核心，擴展了SDRAM、FLASH、SMC卡、SD卡等通用存儲器，以及網口、串口、USB接口、CAN、485等通訊接口，輔助LED顯示、4.3寸真彩液晶顯示、小鍵盤等其它外圍設備，并配套了實驗案例、實驗指導書，適合于支持嵌入式系統及應用等系列課程的實驗教學，集教學實驗、課程設計、本科畢業設計、研究生課題研究與企業產品開發于一體的綜合平臺，支持μC/OS-II、Linux和WinCE操作系統。也適合企業和個人作為二次研發平臺。

二、系統特點

A、系統完整性
       1、涵蓋嵌入式系統設計的全部流程。
       2、操作系統包括μC/OS-II、Linux和WinCE。
       3、實驗內容涉及操作系統制作、操作系統引導、底層驅動編寫、上層應用程序編寫。

B、先進性：
       1、板載溫度傳感器。

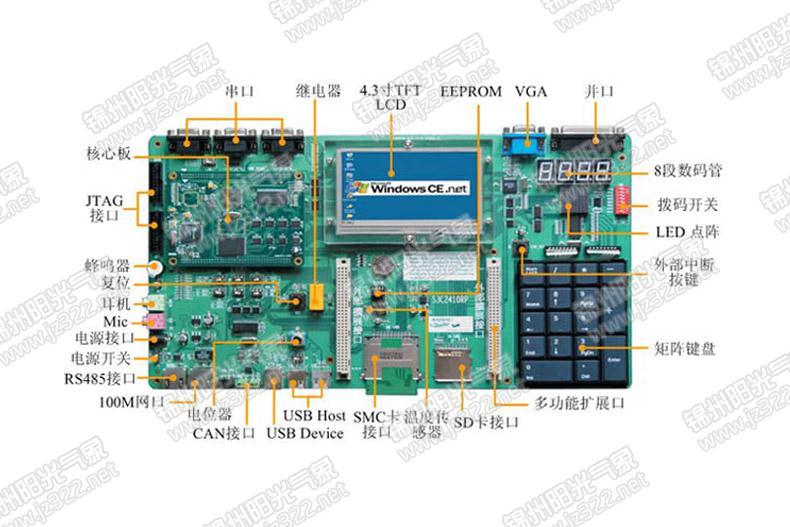

       2、具有RS232接口、RS485接口、USB接口、CAN接口、SD卡接口、SMC卡接口、以太網、VGA輸出、LED點陣、AC97接口、矩陣鍵盤。
       3、采用核心板加底板設計。
       4、2×96pin歐式座，引出所有總線信號，可擴展以下多種擴展板：
       （1）DSP6713&USB2.0高速數據采集擴展板
       （2）FPGA擴展板
       （3）GPS&GPRS擴展板
       （4）CAN&485通信擴展板（需兩塊配套使用，板上亦有相應接口，均可使用)
       （5）電機擴展板
       （6）射頻卡&IC卡擴展板
       （7）熱敏滑動指紋傳感擴展板
       （8）Zigbee擴展板（需兩塊配套使用）
        5、采用了Advanced Microcontroller Bus Architecture(AMBA)新型總線結構。

C、開放性：
       1、系統開放所有軟硬件設計資源。

D、硬件規格

E、支持?jǐn)U展板
       為配合嵌入式畢業設計、創新實驗與嵌入式競賽，眾多擴展模塊可供選擇。

仿真器 ARM仿真器，兼容MULTI-ICE，實現ARM、XSCALE系列處理器的實時在線仿真，即ARM7、ARM9 、PXA255在線仿真。	GPS&GPRS擴展板 GPS擴展板實現全球定位地理信息獲取，GPRS擴展模塊實現短信收發及語音通信，配合實驗箱，可實現遠程數據采集、通信。	電機擴展板 直流及步進電機控制擴展，及繼電器輸出擴展，實現強電控制。
Zigbee擴展板 局域無線的兩種常見通信協議，可實現無線數據傳輸和無線控制，是信息家電和無線傳感器網絡的核心部分。	射頻卡&IC卡擴展板 可實現射頻卡和IC卡的讀寫，可了解RFID先進技術的基本原理。	指紋傳感擴展板 采用先進的熱敏滑動指紋傳感器，熟悉生物特征信號的基本處理，提供數據采集、預處理、圖像重構實例。
CAN&485通信擴展板 工業標準CAN總線和485總線擴展接口，配套軟件驅動及實例實現數據通信。	FPGA擴展板 Altera Cyclone II 20萬門FPGA EP2C5、配置芯片EPCS4、16個發光二極管、2個八段數碼管、4*4鍵盤矩陣、30MHz 8bit DAC、40MHz 8bit ADC、提供JTAG和PS兩種下載配置模式、可獨立供電，單獨使用。	DSP6713&USB2.0擴展板 DSP6713實現音頻實時采集壓縮編解碼，配套獨立數字信號處理實驗，通過HPI和主機通信。USB2.0實現和PC的高速數據傳輸，實測穩定超過16M字節/秒。

三、軟件資源和實驗資源

1、 軟件資源

2、實驗資源
