小氣候環境監測設備
TRM-ZSYB型溫室環境氣候預報分析系統
TRM-ZSYB型溫室環境氣候預報分析系統可以實現溫室溫度、光照度、濕度、二氧化碳、氣壓、雨量、太陽輻射、土壤溫度、土壤濕度等環境參數監測的精確化、數字化和智能化。
一、概述
隨著現代人生活水平的不斷提高，反季節蔬菜水果的市場越來越大，溫室產業正從粗放型邁向精細型。同時科普知識的普及使得科學生產被越來越多的農民接受并應用，就溫室產業來說，要想獲得高收益就需要對溫室內農作物各個生長時期的溫、光、濕、二氧化碳、輻照強度等環境參數進行控制，以滿足作物的最佳生長環境。因此，只有對溫室環境參數的采集與監測達到較好的水平，才能真正提高、改善溫室環境和農作物產量。
我公司憑借雄厚的研發技術實力，結合多年的實踐經驗，設計開發TRM-ZSYB型溫室環境氣候預報分析系統。系統對溫室溫度、光照度、濕度、二氧化碳、氣壓、雨量、太陽輻射、土壤溫度、土壤濕度等環境參數進行實時采集，每分鐘進行數據更新，實現對農業的氣象要素信息自動監控。該系統具有性能穩定，檢測精度高，無人職守，抗干擾能力強，軟件功能豐富等特點。不僅為指導農戶調整棚內氣象要素值，更為設施農業的發展和優質農產品的生產提供了可靠的氣象依據和保證。
產品組成：傳感器、數據采集系統、通訊系統、系統控制軟件、電源裝置。
應用范圍：廣泛應用于各級氣象部門、大中專院校、科研機構，設施農業、園藝及畜牧業或組網于氣象、機場、環境監測、交通運輸、軍事、農林、水文、大型工程和科研教學等領域。
二、產品特點
1、系統利用環境數據與作物信息，指導用戶進行正確的栽培管理。該系統可廣泛應用于設施農業、園藝、畜牧業等領域。系統采集到的氣象信息將會是設施農業綜合生態信息自動監測以及環境自動控制和智能化管理的依據。強大的數據處理與通訊能力，采用計算機網絡通訊技術，局域網內的任何一臺電腦都可以訪問監控電腦，實時查看溫室內環境變化情況，實現遠程監測。
2、為保證可以最大限度的提高溫室內農作物的產量，該系統可24小時連續的采集和記錄溫室內監測點的溫度、濕度、氣壓、二氧化碳、光照、輻射強度、日照時間等多項數據。各項參數情況，以數字、圖形和圖像等多種方式進行實時顯示和存儲監測信息。
3、通過EC-A1型超聲波風速風向儀高精度的測量風速風向。它揉合了世界領先的超聲波制造的專業技術，是基于現有的、高度成功的、實踐證明的超聲波技術。EC-A1型超聲波風速風向儀是一種較為優秀的測量風速風向的儀器。專業適用于溫室內空氣流動或微弱風速的測量,直接獲得風速(0～70m/s,無啟動風速)及風向的數據。它將是機械式風速儀的強有力替代品。
4、可設定各監控要素限定值，當出現被監控要素異常時可自動發出報警信息，實現了人工智能化溫室環境監測系統。報警方式包括：現場大屏幕信息提醒、多媒體聲光報警、網絡客戶端報警、手機短信報警等。
5、監測系統數據采集器采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲整點數據三個月以上，工業控制標準設計，便攜式防震結構，大屏幕漢字圖形液晶顯示屏，輕觸薄膜按鍵。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持72小時以上。
6、系統軟件采用標準Windows XP全中文圖形界面，實時顯示、記錄各監測點的數據和曲線變化，數據每隔10秒更新一次，小時整點數據自動存儲（存儲時間可以設定），數據存儲格式為EXCEL標準格式，與打印機相連自動打印存儲數據。系統軟件統計各個數據的歷史數據、最大值、最小值及平均值，累計數據，信息畫面。
7、數據采集器提供USB接口，在沒有配監控電腦或監控電腦損壞、癱瘓，可隨時用U盤導出將數據轉至其它電腦。同時，系統還提供了有線傳輸和無線傳輸兩種方式。其中有線傳輸方式包括：通過標準RS232/RS485/USB/RJ45通訊接口，與監測中心PC機有線連接。最長有線通訊距離可達1000米，實時傳送采集數據。無線傳輸方式可根據通訊距離的不同分為短距離無線數傳、中距離無線數傳、長距離無線數傳三種無線傳輸方式。在每個氣象監測網點配備一個無線通訊端口，可以實現由氣象中心監測站的主控微機對網點內所有氣象站的數據進行統一監控，以達到整個網點內氣象數據整合及統計。
三、技術指標
| 項數 | 氣象要素 | 單 位 | 測量范圍 | 分 辨 率 | 準 確 度 | |
|---|---|---|---|---|---|---|
| 1 | 大氣溫度 | ℃ | -40～+80 | 0.1 | ±0.2 | |
| 2 | 相對濕度 | %RH | 0～100 | 0.1 | ±2% | |
| 3 | 露 點 | ℃ | -40～50 | 0.1 | ±2 | |
| 4 | 風向（超聲波） | ° | 0～360 | 1 | ±2 | |
| 5 | 風速（超聲波） | m/s | 0～60 | 0.1 | 0～5 | ±0.2 |
| >5 | <測量值的2% | |||||
| 6 | 氣 壓 | hPa | 300～1100 | 0.1 | ±0.3 | |
| 7 | 土壤溫度 | ℃ | -40～+80 | 0.1 | ±0.5 | |
| 8 | 土壤濕度 | %m3/m3 | 0～100 | 0.1 | ±2 | |
| 9 | 二氧化碳 | ppm | 0～2000 | 1 | ±20 | |
| 10 | 降水量 | mm | 0～999.9 | 0.1 | ±2% | |
| 11 | 總輻射 | W/㎡ | 0～2000 | 1 | ≤5% | |
| 12 | 光合有效輻射 | W/㎡ | 0～2000 | 0.1 | ±5% | |
| 13 | 光 照 度 | Lux | 0～200000 | ------ | ±7％ | |
| 14 | 紫外輻射 | W/m2 | 0～500 | 1 | ≤5% | |
| 15 | 蒸 發 | mm | 0～100 | 0.1 | ±0.1 | |
| 16 | 葉面溫度 （ 非接觸測量） |
℃ | －40～290 | 0.2 | ±0.2 | |
| 17 | 葉面濕度 | %RH | 0～100 | 0.59 | ＜10 | |
| 18 | 日照時數 | h | 0～24 | 0.1 | ±0.1 | |
四、系統組成
| 序 號 | 名 稱 | 型 號 | 數 量 | 單 位 |
|---|---|---|---|---|
| A | 溫室內環境監測系統 | TRM-ZSYB | 1 | 套 |
| A.1 | 環境溫濕度傳感器(帶防輻射罩) | PTS-3 | 1 | 臺 |
| A.2 | 超聲波風速風向儀 | EC-A1 | 1 | 臺 |
| A.3 | 氣壓傳感器 | QA-1 | 1 | 臺 |
| A.4 | 二氧化碳傳感器 | ES-D | 1 | 臺 |
| A.5 | 太陽總輻射傳感器 | TBQ-2 | 1 | 臺 |
| A.6 | 土壤水分傳感器 | TDR-3 | 5 | 臺 |
| A.7 | 土壤溫度傳感器 | PTWD-2A | 5 | 臺 |
| A.8 | 光合有效輻射表 | TBQ－5 | 1 | 臺 |
| A.9 | 葉面濕度傳感器 | YMS－D1 | 1 | 臺 |
| A.10 | 氣象生態環境監測記錄儀（帶防護箱） | TRM-ZS1 | 1 | 臺 |
| A.11 | 氣象站觀測支架 | TRM-ZSYB | 1 | 套 |
| A.12 | 數據通訊及傳感器線纜 | 標準配置 | 1 | 套 |
| A.13 | 無線通訊控制器（選配） | GPRS-1 | 1 | 套 |
| A.14 | 太陽能供電裝置（選配） | TDC-25 | 1 | 套 |
| A.15 | 氣象信息顯示屏(尺寸0.4M*1M選配) | QX-P-1 | 1 | 套 |
| B | 溫室環境信息發布系統(軟件) | WS-FB | 1 | 套 |
| B.1 | 溫室環境信息發布系統軟件 | WS-FB | 1 | 套 |
| B.2 | 溫室環境信息發布顯示屏幕（尺寸：1M*2M，通過GPRS網絡接收預報信息）不銹鋼支架，全天候防水 | LED-1 | 1 | 套 |
| B.3 | 其它輔助設備 | 標準 | 1 | 套 |
| 注：系統配置可以根據客戶實際要求來定制。 | ||||
五、氣象信息顯示屏性能
A）室外環境氣候信息顯示屏是專門用于實時顯示氣象數據和其它業務信息而設計的專用設備。它適于顯示文字、文本、圖形、圖像、動畫等各種信息，可在室外全天候運行。該設備是在公共場所進行氣候環境數據顯示及信息發布和企業形象宣傳的有效工具和良好窗口。支持多種通信方式，如RS232、互聯網、GPRS等遠程顯示功能。紅色LED顯示屏采用高亮度發光元件，可在戶外強光下清晰顯示。結構按戶外三防標準設計(防雨，防振，防磁)。
B）氣象信息顯示屏：
1.有線/GPRS/GSM傳輸，有收發成功標志，支持永久在線；
2.可獨立多分區顯示，每個分區互不影響，操作靈活，支持文本、圖片和表格；
3.每屏幕6行，每行可顯示12個字；
4.采用Φ3.75點陣雙色單元板，支持不同字體和顏色選擇，支持模擬時鐘和動畫；
5.在斷電情況下，可外接蓄電池供電，確保信息正常顯示；
6.可根據客戶需求定制戶內或室外產品。
C）屏內顯示尺寸: 400mm×1000mm；1000mm×2000mm。

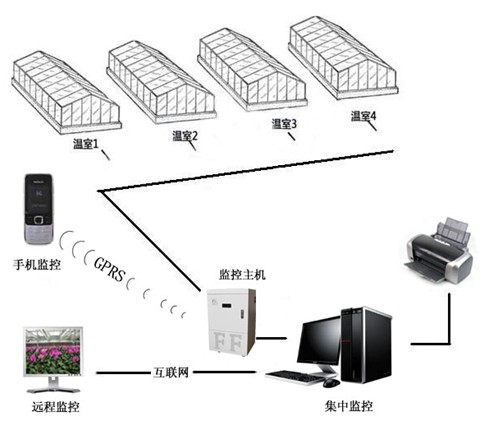

六、系統工作示意圖
