太陽輻射儀器Solar Devices
你的位置：首頁＞產品中心 ＞太陽輻射儀器＞太陽輻射傳感器
太陽輻射傳感器

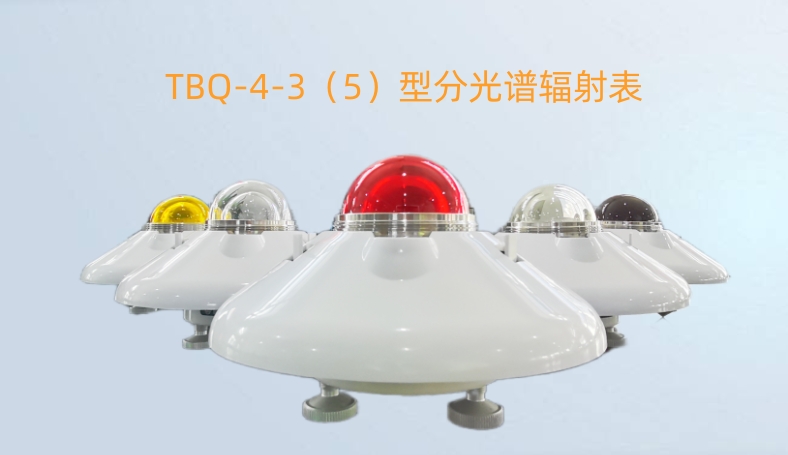

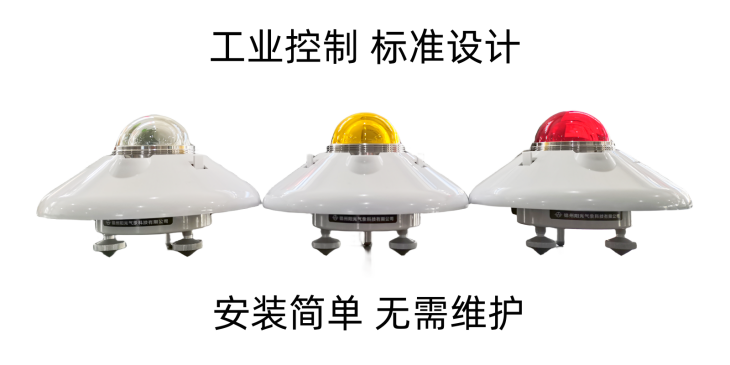

TBQ-4-3（5）型分光譜輻射表
TBQ-4-3（5）分光譜輻射表是與各種日射記錄儀或直流電位差計配接使用，精確測出總輻射量，紅外光譜區、可見光區和紫外光譜區的太陽輻射量的一套儀表。同時，我們可以根據用戶的需求做出相應的調整。
產品簡介
TBQ-4-3(5/6)分光譜輻射表能夠精確地測出太陽總輻射量、紅外光譜區、可見光譜區和紫外光譜區的太陽輻射量，一般與各種輻射記錄儀或直流電位差計配接使用。用戶可以根據自己的需求進行選配調整。太陽分光譜輻射表能夠?qū)μ柟庾V進行分析，以提供一系列有關太陽輻射的重要數據。該表通過對太陽輻射的不同波長進行分類，可以給我們提供有關太陽輻射的信息，使我們能夠更好地了解太陽的行為和性質。
測量原理
該表采用光電轉換感應原理，其感應元件采用繞線電鍍式多接點熱電堆，其感應面涂有高吸收率的黑色涂層，冷熱結點產生溫差電勢，在線性誤差范圍內，輸出與太陽光譜波段對應的輻射強度成正比，為減少環境溫度對表的性能影響，配有溫度補償電路，該表內罩為石英玻璃，外罩經精密冷加工磨制而成的光學玻璃，雙層半球罩結構大大降低了紅外輻射的影響。
產品特點

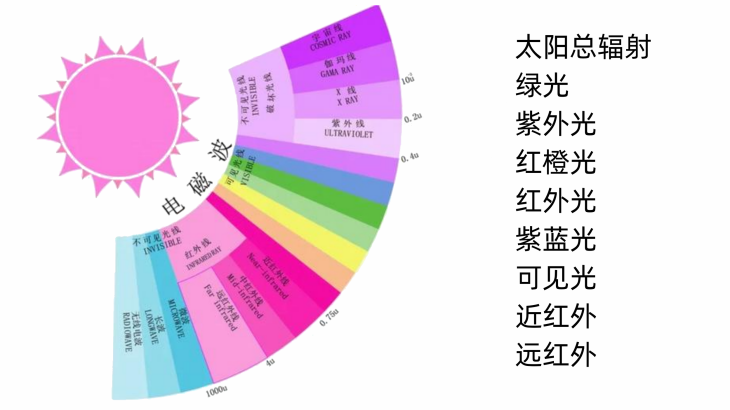

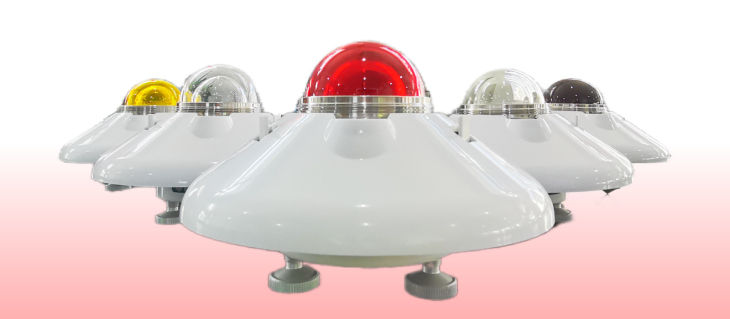

1、選配不同波段的分光譜輻射表可實現太陽輻射中的總輻射、綠光、近紅外、紫外、紅橙光、紅外、紫藍光、可見光、遠紅外進行實時監測分析，配合數據采集器及微機軟件可顯示光譜曲線圖，方便用戶實時掌握太陽光譜組成。
2、精度高、性能穩定，與進口輻射表測試曲線基本吻合。每塊輻射表既可以獨立測試，又可以組合測試。

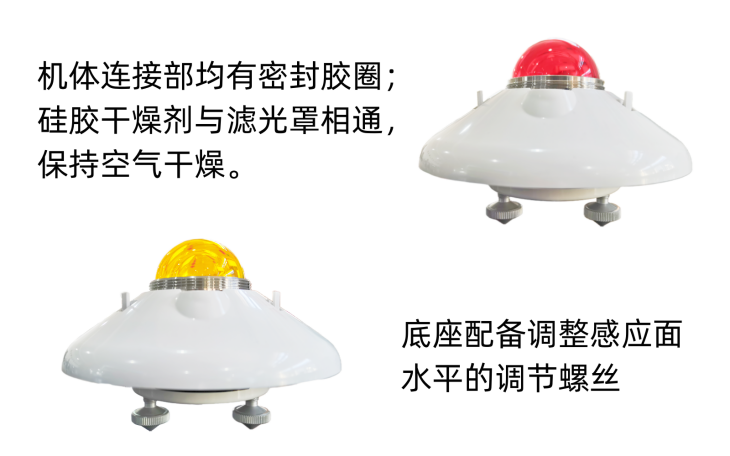

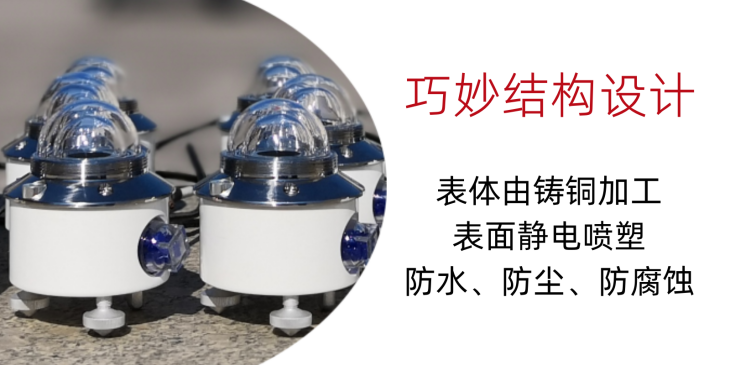

3、雙層半球玻璃罩結構，極大程度降低了紅外輻射對于測量數據的影響。
4、可拆卸干燥劑筒，方便隨時更換干燥劑，保證輻射表內部干燥；表體內置溫度補償裝置，減少環境溫度對輻射表性能的影響。
技術參數
|
TBQ-4-3（5/6）分光譜輻射表技術指標 |
|
|
項目
|
技術參數
|
|
測量范圍
|
0～2000W/m²
|
|
測量精度
|
<5%
|
|
靈敏度
|
7～14μV／W.m-2
|
|
響應時間
|
≤30s（99%）
|
|
內阻
|
<400Ω
|
|
溫度特性
|
±2%(-20℃～+40℃)
|
|
余弦
|
天頂角0°~70°，偏離標準±3%
|
|
天頂角70°~80°，偏離標準±7%
|
|
|
光譜范圍
|
280~3000nm
|
|
400~3000nm
|
|
|
500~3000nm
|
|
|
600~3000nm
|
|
|
700~3000nm
|
|
|
760~3000nm
|
|
|
工作環境溫度
|
-40℃~+80℃
|
|
工作環境濕度
|
0%RH-100%RH
|
|
重量
|
0.5kg/臺
|
|
信號輸出
|
0-20mv（配合變送器可輸出RS485或4-20mA）
|
|
輻射表光譜范圍
|
||
|
輻射表名稱
|
輻射表型號
|
光譜范圍
|
|

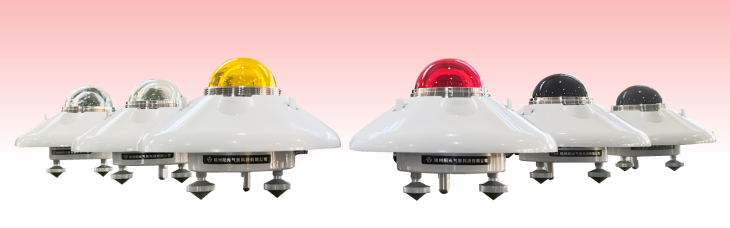

分光譜輻射表(3臺輻射表/套)
|
TBQ-4-3
|
280-3000、400-3000、700-3000
|
|
分光譜輻射表(5臺輻射表/套)
|
TBQ-4-5
|
280-3000、400-3000、500-3000、600-3000、700-3000
|
|
分光譜輻射表(6臺輻射表/套)
|
TBQ-4-6
|
280-3000、400-3000、500-3000、600-3000、700-3000、760-3000
|
|
測試光譜與使用輻射表對應關系
|
||
|
光譜顏色
|
光譜波長范圍
|
對應使用的輻射表
|
|
紫外光(UVA/UVB/UVAB)
|
280~400
|
分光譜280nm、400nm
|
|
紫藍光
|
400~500
|
分光譜400nm、500nm
|
|
綠光
|
500~600
|
分光譜500nm、600nm
|
|
紅橙光
|
600~700
|
分光譜600nm、700nm
|
|
可見光
|
400~700
|
分光譜400nm、700nm
|
|
紅外光
|
700~3000
|
分光譜700nm
|

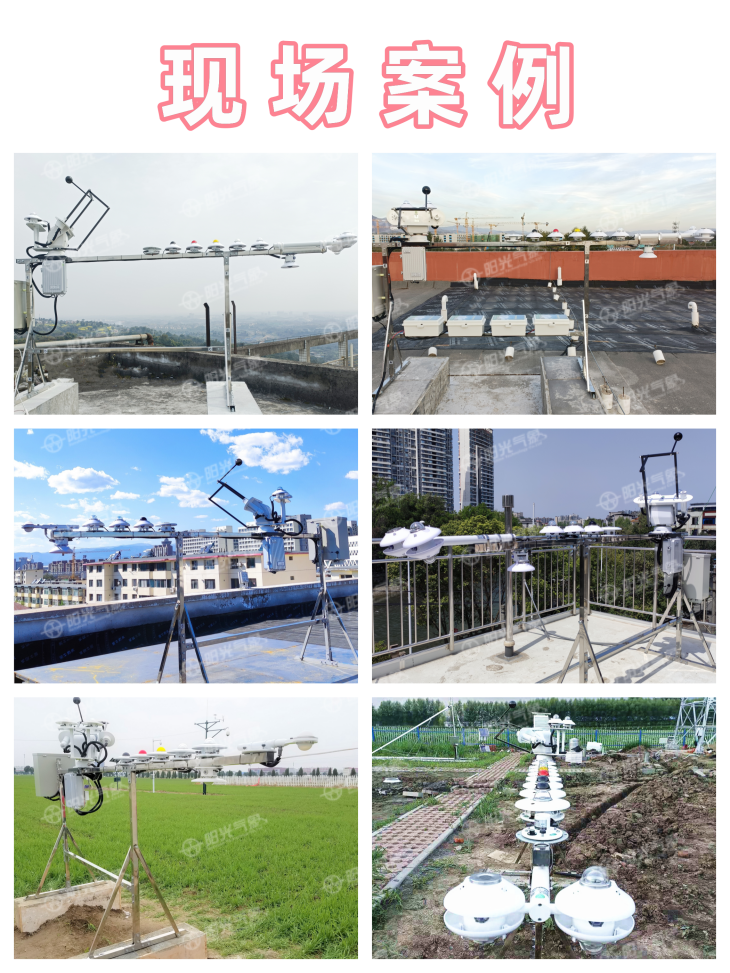

安裝要求
安裝時應選擇周圍沒有障礙物，保證日出、日落的方位上無高度角超過5°的障礙物，并應避免出現陰影落在感應面上的現象。安裝時將該表的插頭朝北放置，先調水平，然后在固定。
